半导体产业正面临着日益严峻的挑战。尤其是在设备性能、生产效率和成本控制等方面，各企业必须不断进行技术创新和工艺优化。近年来推出的深冷处理设备，凭借其独特的工艺优势，逐渐引起了行业内的广泛关注。

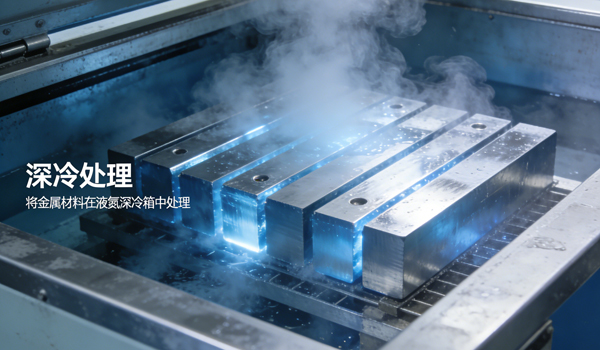

       深冷处理是一种通过将材料冷却至极低温度，从而改善其物理和化学特性的方法。与常规处理方式相比，深冷工艺可以有效降低材料的内应力，提高材料结构的均匀性。这一技术在半导体制造中引起了广泛应用，因为它直接关系到最终产品的性能与稳定性。

       相较于传统工艺，深冷工艺在治具尺寸稳定性方面表现尤为突出。传统方法往往因热导致尺寸变化，从而影响成品质量。而采用深冷技术后，问题得到有效控制，这使得制程更加精确、产品一致性显著提升。

       在半导体生产中，不可避免会产生一定的能耗及物料损耗，而这些费用直接影响到生产成本和企业利润。而德捷力深冷处理设备能够显著降低这一损耗，其工作原理便是通过低温状态抑制反应过程中的不必要能量消耗。

       通过与常规设备比较，我们可以发现，在相同生产数量下，采用德捷力深冷设备生产的半导体器件，其能耗降低幅度可达30%以上。这不仅减轻了企业运营负担，还提升了整体生产效率。此外，材料利用率也随之提高，相比于传统方法，其废料产量明显减少。

       不少行业巨头已开始尝试将德捷力的深冷处理设备引入到自己的生产流程中。例如，一家知名集成电路制造公司，在应用新设备后报告称，其产品的不良率下降了15%，同时生产周期缩短了20%。相较于过去依赖传统高温处理平台，该公司在竞争中找到了新的优势。

       通过对比相关数据，我们可以进一步验证新技术带来的实质性改善。这一案例不仅证明了深冷工艺技术在实际应用中的可行性，也为行业内其他厂商的发展指明了方向。

       在全球半导体产业持续发展的过程中，不断探索新技术、新工艺是实现竞争优势的重要因素。德捷力公司以其创新性的深冷处理方案，为整个行业带来了新的曙光。在提升稳定性的同时也有效降低了生产损耗，使得更多企业能够以更低成本、更高质量满足市场需求。
